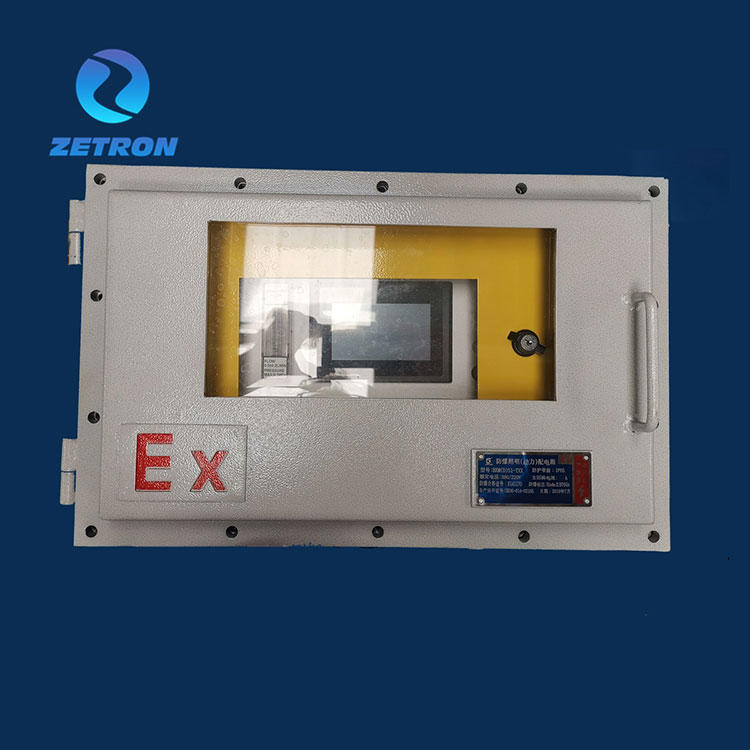

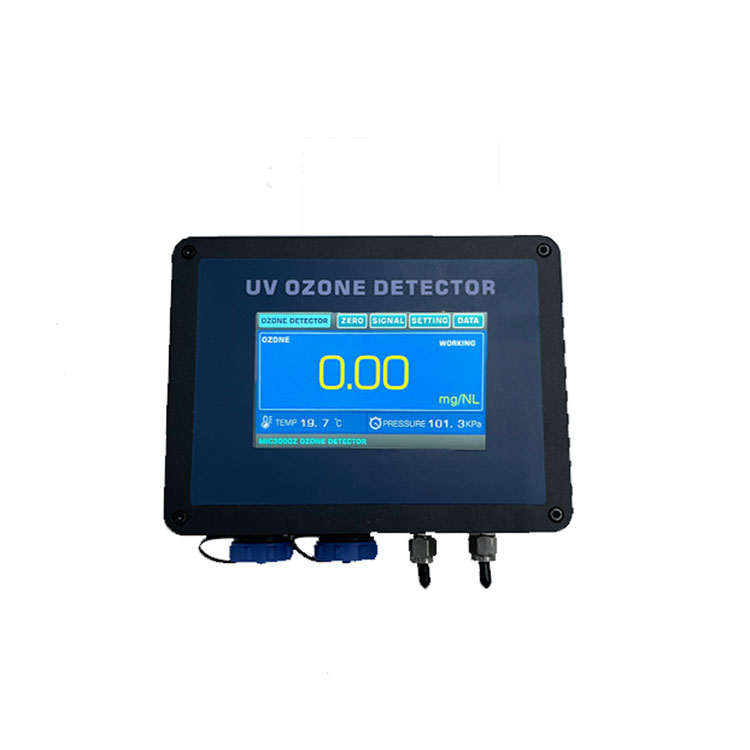

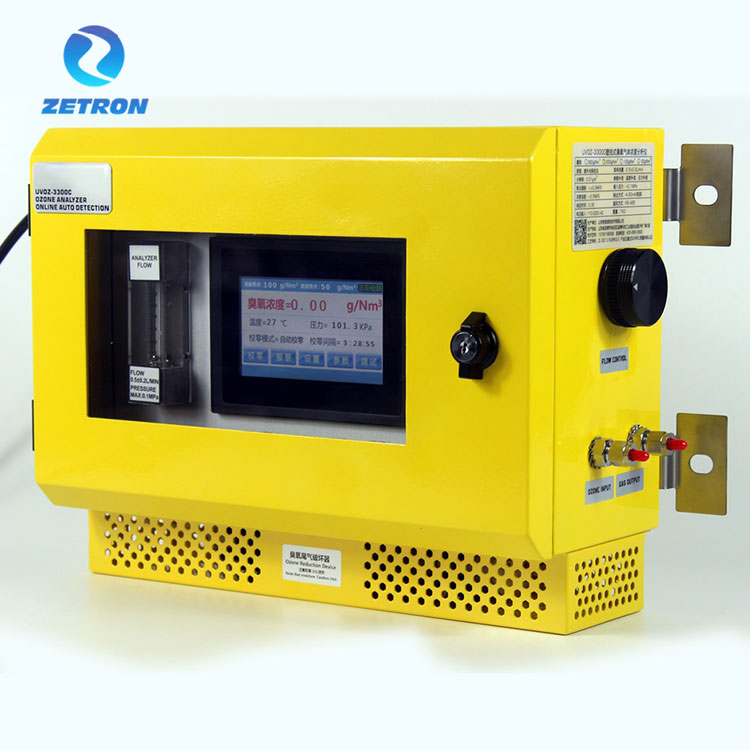

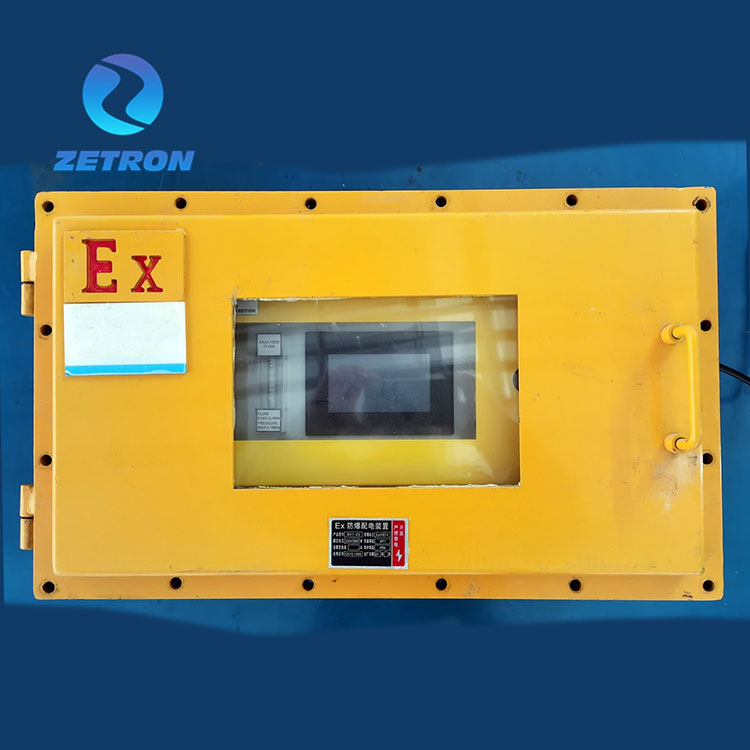

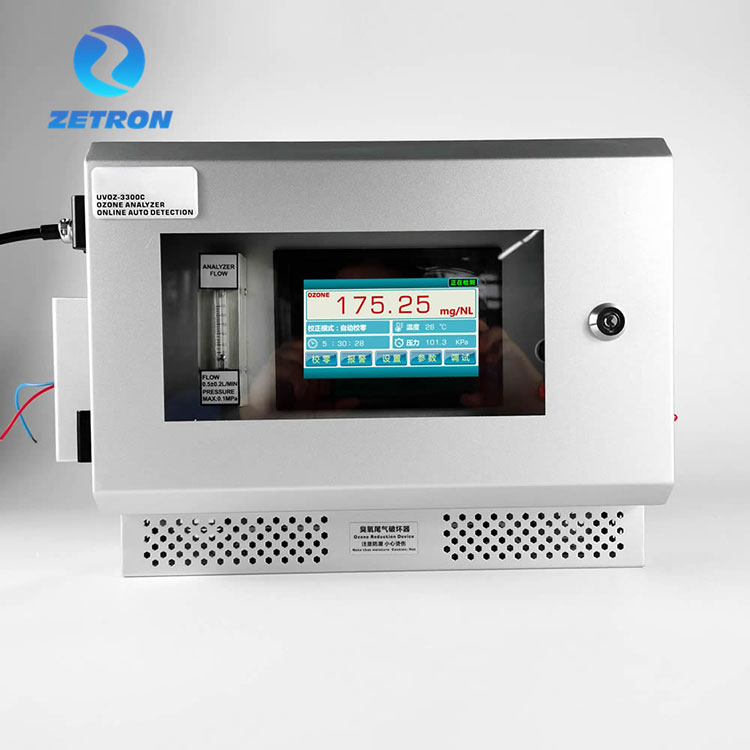

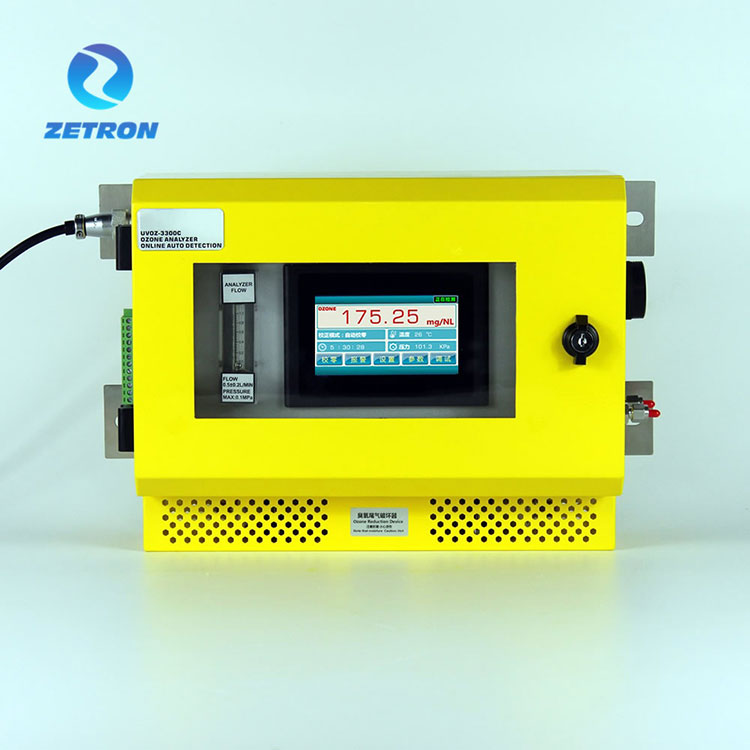

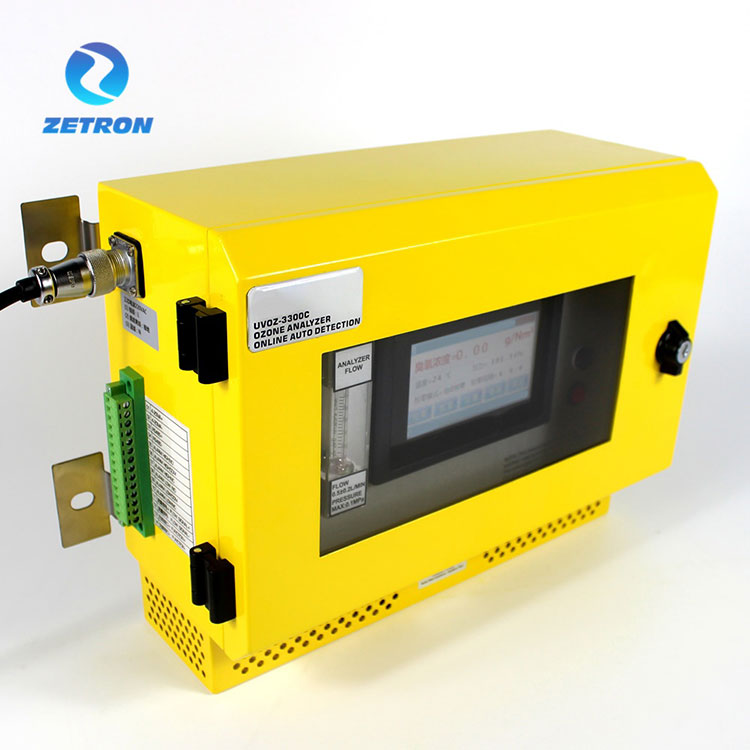

МИЦ500-ОЗ Зидни анализатор озона

На основу закона Ламберта Била, анализатор мерењем промене интензитета светлосног сигнала пре и после УВ апсорпције да израчуна тренутну концентрацију озона. Опрема усваја напредни систем двоструког УВ извора светлости са интелигентним системом управљања цеви лампе и одвојеном технологијом фотоћелије која омогућава да анализатор има карактеристике високог притиска, без цурења гаса, самп против цурења.

Зидни анализатор озона има интерфејс за рад са екраном осетљивим на додир, који приказује концентрацију озона у реалном времену. А екран осетљив на додир је такође са екраном компензације притиска и температуре. За опсег високе концентрације (г/Нм3) има функцију улаза протока, који може приказати излаз генератора озона у реалном времену. Основна компонента усваја систем дуготрајног ултраљубичастог светла са кварцом високе пропусности светлости како би се спречило да померање нуле утиче на тачност детекције. Нема потребе да затварате унос озона приликом нулирања да бисте осигурали да опрема може да ради непрекидно 24 сата.

Концентрација озона се приказује у било ком проценту тежине озона (%вт/вт), грамима озона по нормалном кубном метру узоркованог гаса (г/Нм3) на алфанумеричком дисплеју. Јединица концентрације се може мењати током рада.

Додатни параметри који се могу мењати су између осталог:

Јединица за приказ притиска (кПа)

Параметри аларма (високи/ниски праг)

Природа гаса носача: ваздух или кисеоник (укључујући ПСА)

Параметри РС-485 интерфејса

4-20МА  излаз сигнала

Опциони домет и режим рада

 Техничке карактеристике

Тхе Струцтуре

УЛАЗ НАПАЈАЊА:

АЛАРМ СИНГАЛ ОУТПУТ

СИНГАЛ ОУТПУТ

Веза и процес

дијаграм процеса узорковања активног притиска анализатора озона

Упутство за рад

【1】.Услов коришћења

Овај анализатор се користи за унутрашњу инсталацију и рад. Препоручује се претходно загревање 5 минута, а затим нулирање једном. Може се користити на мрежи 24 сата. Обратите пажњу на сигурност напајања и околину када користите. Опремљен је УВ ЛЕД системом за праћење извора светлости, а систем ће бити подешен према осветљености извора светлости. Ако нема одступања без озона, можете ручно подесити нулту за чишћење. Повремено се јавља нулто одступање, што се може занемарити.

【2】 Упозорења

①Овај анализатор озона се користи за затворене просторе и околина треба да буде проветрена, сува, без других корозивних гасова. Посебно, ако у околини има амонијака, хлороводоника, водоник сулфида и других гасова треба благовремено заштитити од корозије. Било који проблем изазван овим стањем није у оквиру бесплатне гаранције.

②Чист и сув озонски гас мора бити загарантован. Ако је потребно детектовати концентрацију гаса озона на влажним местима или са уљем, прашином, филтери (филтери димних гасова) и одвлаживачи (електронски кондензатори) морају бити инсталирани на улазу у инструмент. У супротном, било који проблем изазван овим стањем није у оквиру бесплатне гаранције.

③ Строго је забрањено спајање излаза разарача издувних гасова на главни цевовод, а издувни гас се мора испразнити или уништити.

④Ако се инструмент не користи дуже време, потребно је редовно електрификовати грејач и чувати инструмент против влаге

⑤ Разарач издувних гасова у радном стању ће бити одушевљен, строго је забрањено директно додиривање руку. Обратите пажњу на то да ће уништавач издувних гасова бити неважећи ако је дуготрајан у изолацији од влаге. Ако нађете преливање озона на излазу, обратите се произвођачу да га замени.

⑥Улазна прикључна цев треба да користи ПТФЕ материјал.

⑦Филтер за ваздух произвођача може да филтрира само честице прашине. Ако корисник треба да открије гас озона са уљном маглом, воденом маглом и другим медијима, молимо контактирајте произвођача на време да прилагоди уређај за предтретман.

Ц. Оперативни интерфејс

(висока концентрација 0-300г/Нм3   0-200г/Нм3   0-100г/Нм3  0-50г/Нм3)

главни интерфејс-нормална функција приказа

„Рад“, „калибрација“ и „грешка“ су приказани у доњем десном углу интерфејса приказа главног екрана.

●ВОРКИНГ: покрените тест статус

●НУЛИРАЊЕ: инструмент је у операцији калибрације нуле

●ГРЕШКА: квар на анализатору озона. Молимо контактирајте произвођача на време.

●ЛОАДИНГ: Након што је инструмент укључен, врућа машина приказује статус пуњења

Мени за нулирање

Корисници могу бирати између режима „ручне калибрације нуле“ и „аутоматске калибрације нуле“ у зависности од ситуације.

Аутоматско време интервала калибрације нуле корисници могу подесити према својим потребама.

Када се детектује да је вредност концентрације озона ≥100г/Нм3, произвођач препоручује време аутоматске калибрације нуле од 24-96 сати.

Приликом детекције вредности концентрације озона≤100г/Нм3, произвођач препоручује време аутоматске калибрације нуле од 8-12 сати.

Дугме „Једна ручна калибрација нуле“, када се активира, врши операцију калибрације нуле на анализатору концентрације гаса озона.

Мени сигнала

Корисници могу да подесе "тачке високог аларма" и "ниске тачке аларма" у складу са својом ситуацијом. Инструмент са два сета излаза релејног сигнала, корисници могу повезати два сета НО, ЦОМ, НЦ релејних сигнала.

Када користите релејне сигнале, треба имати на уму да сигнали релеја треба да буду улазна једносмерна струја са максимално 24В. Покушајте да избегнете директан приступ релејним сигналима од 220ВАЦ.

Мени за подешавање

а. Корисници могу да подесе "температурну компензацију" да доведу вредности на "отворене" и "затворене" локације које са прорачунима концентрације озона.

б. Корисници могу подесити "компензацију притиска" да доведу вредности на "отворене" и "затворене" локације које са прорачунима концентрације озона. Овај инструментни трансмитер притиска подржава узорковање пумпом и активну компензацију притиска.

ц. Корисници могу да изаберу јединицу као доле у ​​складу са ситуацијом:

Додатно објашњење:

Јединице г/Нм3 и г/м3 НТП значе концентрацију озона на стандардној температури (20℃ вероватно) и стандардни притисак (101,325 КПа).г/м3 НТП

(НТП- нормална температура и притисак, СТП- стандардна температура и притисак)

г/Нм3 је израз међународног израза. Дисплеј прати међународну праксу и усваја начин изражавања концентрације г/Нм3.

ДАТА мени

Погледајте главни екран менија параметара.

Вредности података у менију параметара су исте као индикатори параметара које користи техничко особље произвођача за процену перформанси анализатора озона. Ова страница са параметрима приказује различите параметре ултраљубичастог ултраљубичастог апсорпционог анализатора озона, који се користе за одређивање да ли је анализатор озона у нормалном стању детекције и приказа.

●УВЛЕД-Р: реакција је извор УВ светлости у одсуству параметара интензитета гасне светлости.

●УВЛЕД-М: параметар интензитета светлости извора УВ светлости након проласка кроз комору за детекцију (светлосна ћелија).

●ДАТА-ЗЕРО иДАТА-АБСР су вредност параметарских података добијених анализатором озона у складу са законом Билла Ламберта и програмским алгоритмом.

Статус система: „НОРМАЛНО“ и „ГРЕШКА“ могу проценити да ли анализатор озона може да ради нормално према прорачуну параметара инструмента.

●ЛЕД-Свалуе је могућност корисника да поново калибрише податке сензора концентрације гаса озона на основу промена у тренутној концентрацији.

Референтни однос одражава интензитет тренутног ултраљубичастог ЛЕД извора светлости када није био изложен гасу.

Референтна вредност одражава параметар интензитета осветљења ултраљубичастог ЛЕД извора светлости без проласка кроз гас током калибрације нуле.

Функција аутоматског подешавања: Позадина инструмента ће забележити осветљеност (референтну вредност) ултраљубичастог ЛЕД-а током калибрације нуле. Када осветљеност ултраљубичастог ЛЕД-а одступи, систем ће аутоматски исправити осветљеност ултраљубичастог ЛЕД-а, тако да се нулта тачка сензора концентрације гаса озона аутоматски подешава унутар одређеног опсега, ефикасно избегавајући одступање нулте тачке.

Мени за отклањање грешака

Мени режима за отклањање грешака је основна подешавања и за подешавање параметара. Корисници не покушавају да уђу у мени лозинке, када грешка лозинке достигне одређено време, инструмент ће се аутоматски закључати плавим екраном.

Овај позадински интерфејс и подешавања могу да модификују и модификују параметре анализатора озона, као што су „коефицијент концентрације“, „светлина УВ лампе“, „вредност 4-20мА“, „температура“, „притисак“, „параметри фотоелектричног пријемника“, „вредност корекције“, „повратак на нулту вредност“.

【4】Упутства за комуникацију

● 4-20МА сингл излаз

Сигнални излаз 4-20МА је активан излаз. Корисници могу директно приступити опреми за прикупљање података као што је рачунар са једним чипом или ПЛЦ. Никада немојте учитавати напон на сигнални порт 4-20МА.

●РС-485 комуникација (функција избора)

НАПОМЕНА: Подешавање адресе на екрану осетљивом на додир!

●РС-485 комуникација (функција избора)

Режим комуникације: Модбус-РТУ(РС－485)；

Комуникациони параметри: 9600，8，Н，1；

Формат података: хексадецимално примање, хексадецимално слање

Прочитај вредност регистра:

Врати податке

Напишите регистар:

Повратна вредност:

7. Одржавање

У нормалној употреби, стварни век трајања зависи од окружења на локацији. Препоручује се калибрација анализатора једном у 18 месеци од стране фабрике за враћање (калибрација је бесплатна, корисник сноси накнаду за враћање и транспорт). У тешким условима, препоручује се калибрација сензора једном сваких 12 месеци како би се осигурала валидност података теста. Ставке за одржавање као што су:

(1) да ли постоји цурење у усисном систему; да ли је прикључна цев за гас истрошена; да ли је конектор причвршћен.

(2) Нема лабављења или лома линије напајања и утичнице.

(3) Да ли постоји цурење унутар анализатора, да ли може да осети мирис озонског гаса.

(4) Други абнормални проблем.

Ако се појави било који од горе наведених проблема, обавестите произвођача што је пре могуће.

8. Упозорења

А. Строго је забрањено растављање и склапање опреме. Етикете се морају чувати нетакнуте током употребе, иначе неће бити гаранције.

Б. Одржавање мора имати стручну особу за рад.

Ц. Немојте произвољно растављати и избегавајте непотребна оштећења приликом отварања опреме.

Д. Опрему одржавајте чистом, не додирујте екран тврдим предметима како бисте спречили гребање екрана.

Е. Искључите напајање и спречите влагу када је опрема близу.

Ф. У случају ненормалне ситуације, одмах искључите напајање и искључите извор гаса и молимо вас да се на време обратите произвођачу.

9. Складиштење

Инструмент треба да се чува у добро проветреном, сувом и некорозивном окружењу са температуром околине од -10℃～＋40℃，, релативна влажност не прелази 80%. Гас за узорковање са релативном влажношћу не већом од 80%, а температура гаса треба да буде -50℃～＋80℃.

10. Рок важења

Век трајања производа зависи од степена старења електронског уређаја. Након замене старог електронског уређаја, производ се може нормално користити.

Опсег теста:	□0-300г/Нм3	□0-200г/Нм3	□0-100г/Нм3
	□0-50г/Нм3	□0-1000ппм
Резолуција екрана:	□0,01г/м   напомена: 1мг/Л=1г/м3=467ппм
Дисплеј јединица:	□г/Нм3  □мг/НЛ   □%ВТ
Метод узорковања:	□активно узорковање притиска  □узорковање пумпањем
Интерфејс садржаја:	□концентрација озона   □температурна компензација
	□компензација притиска
Живот извора светлости:	Око 30000-50000 сати
Интерфејс екрана:	Оперативни интерфејс са екраном осетљивим на додир од 4,3 инча
Помоћна функција:	компензација температуре и притиска
Ток узорковања:	0,5Л±0,2Л/мин
Улазни притисак:	<0,1МПа
Грешка концентрације :	< 0,3% ФС
Девијација линије :	< 0,2% ФС
Зеро Дрифтинг:	<±0,3%.ФС
Време одговора:	сигнал је 0,03С, приказан је 0,3 С.
Температура околине :	-20～50℃；
Калибар узорковања серијске везе:	Заобиђите узорковањеΦ6 (6*4мм интерфејс са брзим увијањем) Заобилажење узорковањаΦ8 (8*6мм интерфејс са брзим увијањем)
Режим комуникације:	РС-485
Режим излаза:	4-20мА
Релејни сигнал:	Високи аларм, Ниски аларм
Напајање:	АЦ 110-220В;

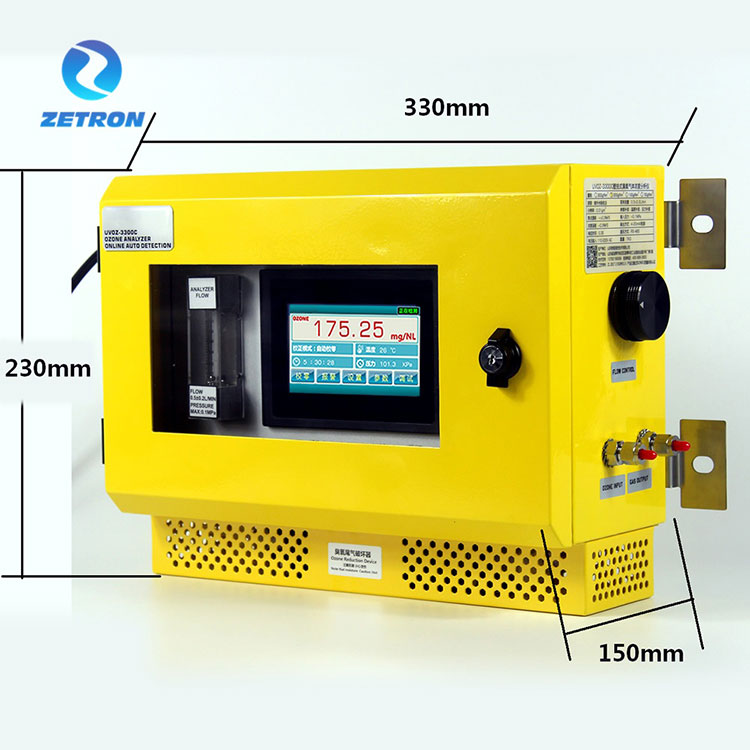

Димензија:	230 мм (висина) × 330 мм (ширина) × 150 мм (дубина)
Стандардна конфигурација:	□Антисептички мерач протока     □филтер   □ Разарач озонског гаса  □ пумпа за узорковање
