УВ детектор озона

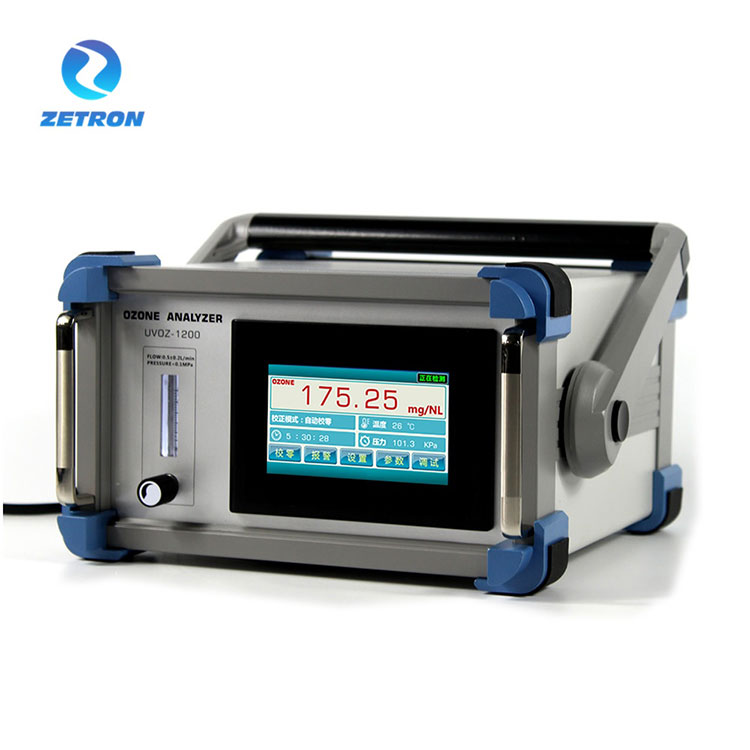

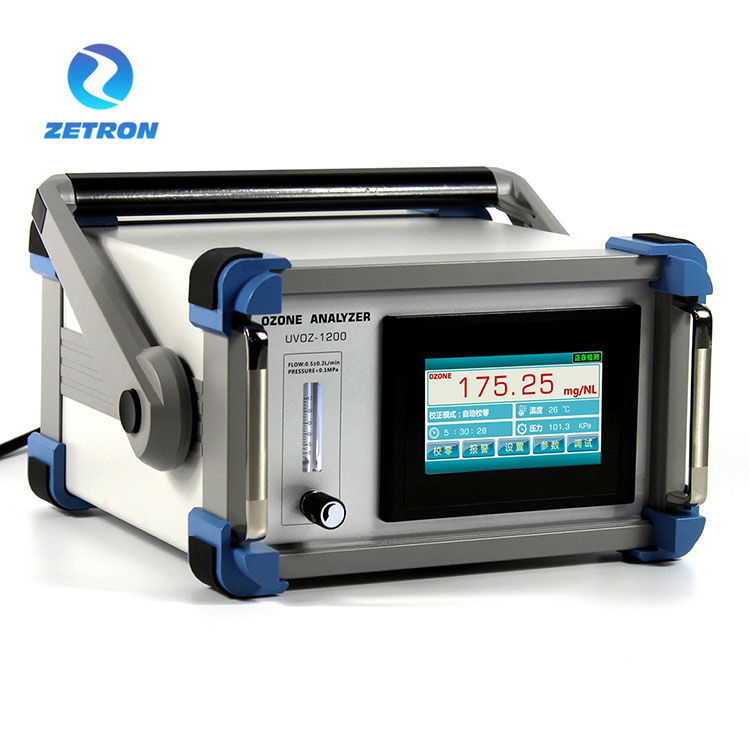

ПТМ600-ОЗ УВ детектор озона

Општи опис

УВ детектор озона је фотометар са двоструким снопом заснован на микропроцесору (УВ 254 нм) за мерење садржаја озона у ваздуху или кисеонику.

Да би се проценио садржај озона у узорку гаса, ДЕТЕКТОР ОЗОНА мери УВ зрачење у мерном каналу, УВ зрачење у референтном каналу, температуру и притисак у кивети.

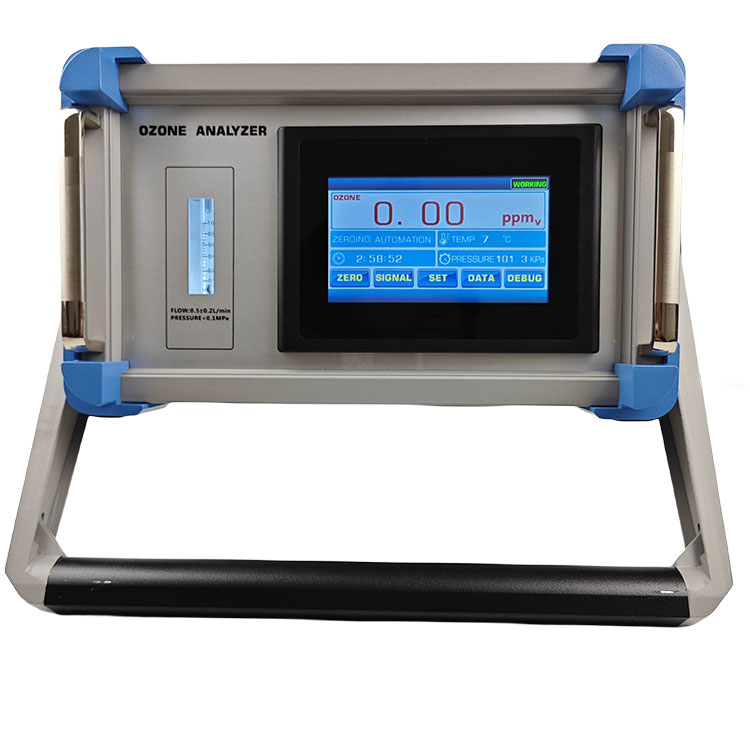

Анализатор озона има интерфејс за рад са екраном осетљивим на додир, који приказује концентрацију озона у реалном времену. А екран осетљив на додир је такође са екраном компензације притиска и температуре. За опсег високе концентрације (г/Нм3) има функцију улаза протока, који може приказати излаз генератора озона у реалном времену. Основна компонента усваја систем дуготрајног ултраљубичастог светла са кварцом високе пропусности светлости како би се спречило да померање нуле утиче на тачност детекције. Нема потребе да затварате унос озона приликом нулирања да бисте осигурали да опрема може да ради непрекидно 24 сата.

Концентрација озона се приказује у процентима тежине озона (%вт/вт), грамима озона по нормалном кубном метру узоркованог гаса (г/Нм3) или ппмв (АК: г/м3 или ппм) на алфанумеричком дисплеју. Јединица концентрације се може мењати током рада.

Додатни параметри који се могу мењати су између осталог:

Јединица за приказ притиска (кПа)

Параметри аларма (високи/ниски праг)

Природа гаса носача: ваздух или кисеоник (укључујући ПСА)

Параметри РС-485 интерфејса

4-20МА  излаз сигнала

Инсталација и напајање

За прикључак за узорак гаса треба користити ПТФЕ цев од 6 к 4 мм (коју ћемо испоручити на захтев). Гас за узорковање мора бити повезан преко филтера за узорковани гас („ИН“). Временско кашњење мерења концентрације зависи од

а) брзину протока узоркованог гаса,

б) дужина цеви до анализатора,

ц) попречни пресек цеви (препоручујемо цев 6к4 мм, не више!),

г) временско кашњење самог анализатора. При препорученој брзини протока од 0,2 до 1 л/мин временско кашњење ће бити 2 до 0,4 с са дужином цеви 6 к 4 мм од 2 м.

Следећи цртежи показују могуће конфигурације:

Метода узорковања: узорковање позитивног притиска;

Интерфејс екрана: 4,3-инчни интерфејс за рад са екраном осетљивим на додир;

Интерфејс садржаја: концентрација озона, температура, притисак;

Помоћне функције: компензација температуре, компензација притиска;

Јединица дисплеја: г/Нм3, мг/НЛ опционо;

Резолуција екрана: 0,01г/Нм3;

Брзина протока гаса: 0.5Л±0.2Л/мин;

Улазни притисак:<0.1МПа;

Грешка концентрације: максимално 0,5% ФС;

Линеарна грешка: максимално 0,5% ФС;

Померање нуле:<± 0,3%. ФС;

Време реакције: ≤ 1 секунда;

Температура околине: -30~80 ℃;

Метода интерфејса цевовода: брзо затезање (нерђајући челик);

Пречник узорковања обилазнице: Φ 6 (6мм * 4мм);

Начин комуникације: РС-485;

Режим излаза: 4-20мА (активан);

Напајање: 24В ДЦ;

Величина: 120 мм (висина) × 160 мм (ширина) × 60 мм дубине;

Напомена: 1мг/Л=1г/м3=467ППМ;

Бесплатна гаранција: 24 месеца (за домаћина);

Стандардна конфигурација: антикорозивни мерач протока, деструктор издувног озона, филтер за усисавање озона (прашину).

Карактеристике производа:

Карактеристике мерења: патентирана технологија са функцијом аутоматског подешавања нулте тачке, дуал патх ултраљубичасти принцип апсорпције, страни дуговечни ултраљубичасти ЛЕД извор светлости, континуирани рад, обезбеђујући стабилност концентрације детекције.

Метода испитивања: Двострука метода УВ апсорпције, систем извора светлости дугог века, висока тачност мерења.

Принцип мерења: Према Ламберт Бееровом закону, тачна мерења се врше по принципу фотометријске апсорпције.

Систем извора светлости: Страни систем извора ултраљубичастог светла дугог века (ултраљубичасти ЛЕД извор светлости са сочивом), са бесплатном гаранцијом од 2 године.

Употреба: Препоручљиво је инсталирати и користити у затвореном простору, опремљен водоотпорним авио утикачима.

Систем за лагани базен: Одвојена технологија за лагани базен, без цурења, отпорност на висок притисак и отпорност на утицај гаса за узорковање великог протока.

Интелигентна компензација: Уграђена компензација температуре и притиска и дисплеј, са аутом

Тхе Струцтуре

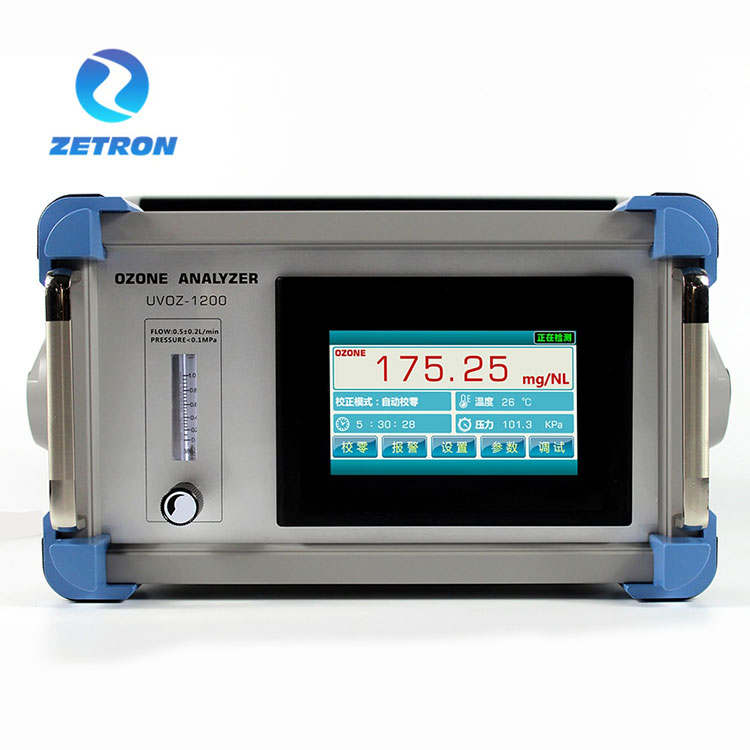

Панел дисплеја и екран

Улаз снаге, излаз сигнала, улаз озона, излаз озона

Улазна снага:

Излаз сигналног терминала:

Веза и процес

УВ ОЗОН ДЕТЕКТОР, дијаграм везе за паралелно узорковање грана

(Напомена: Препоручљиво је користити овај процес повезивања, одвојено узорковање и исцрпљивање атмосфере након проласка кроз уређај за уништавање издувних гасова озона.)

УВ ОЗОН ДЕТЕКТОР, дијаграм везе за серијско узорковање

(Напомена: Када користите овај процес повезивања, важно је имати на уму да притисак у излазном цевоводу генератора озона мора бити стабилан. Уграђена компензација трансмитера притиска ће изазвати флуктуацију детектоване вредности концентрације озона унутар одређеног опсега.)

Модел: УВ ОЗОН ДЕТЕКТОР

Опсег мерења: 0-300г/Нм3

Опциони опсег: 0-300г/Нм3, 0-100г/Нм3, 0-50г/Нм3;

Животни век извора светлости: приближно 30000-50000 сати;
